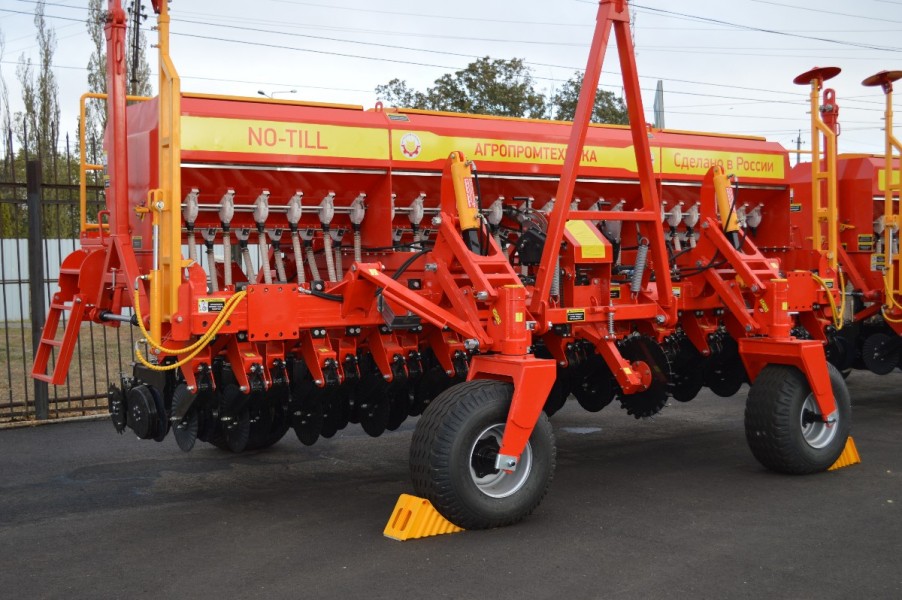

Сеялка СПС- 6 НК
|
|
|
|
Сеялка прямого сева СПС предназначена для работы по нулевой, минимальной и классической технологии посева.
Две сеялки СПС-6 могут стыковаться в один агрегат (сцепку) и оснащаться увеличенными маркерами и общей сницей для присоединения к трактору.
Сеялки серии СПС агрегатируется с тракторами 3-8 тягового класса.
Способ агрегатирования - прицепной.
Преимущества:
- работа по классике и нулевой технологии
- система одноточечной настройки глубины
- широкий диапазон нормы высева

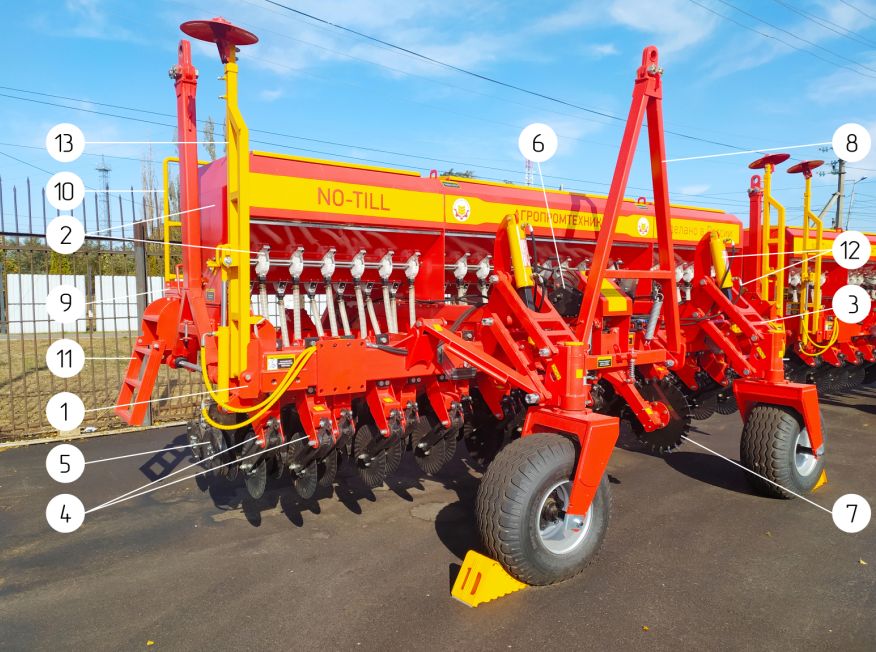

Сеялка СПС состоит из следующих основных узлов и механизмов (фото.1):
1- рама сеялки;
2- бункер с системой высева;
3- стойка опорных колёс;
4- высевающие секции;
5- нивелирующие колёса с цапфой;
6- редуктор с вариатором;
7- колесо приводное;
8- сница;
9- площадка;
10- ограждение;
11- лестница;
12- комплект гидравлики;
13- маркёр.

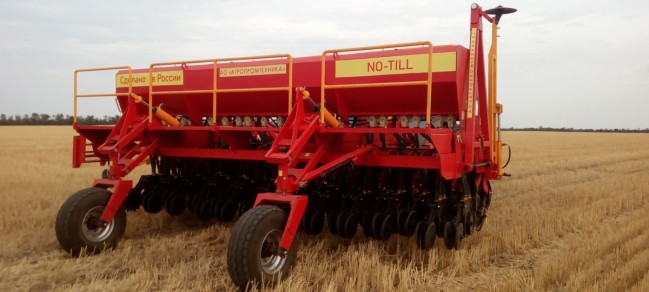

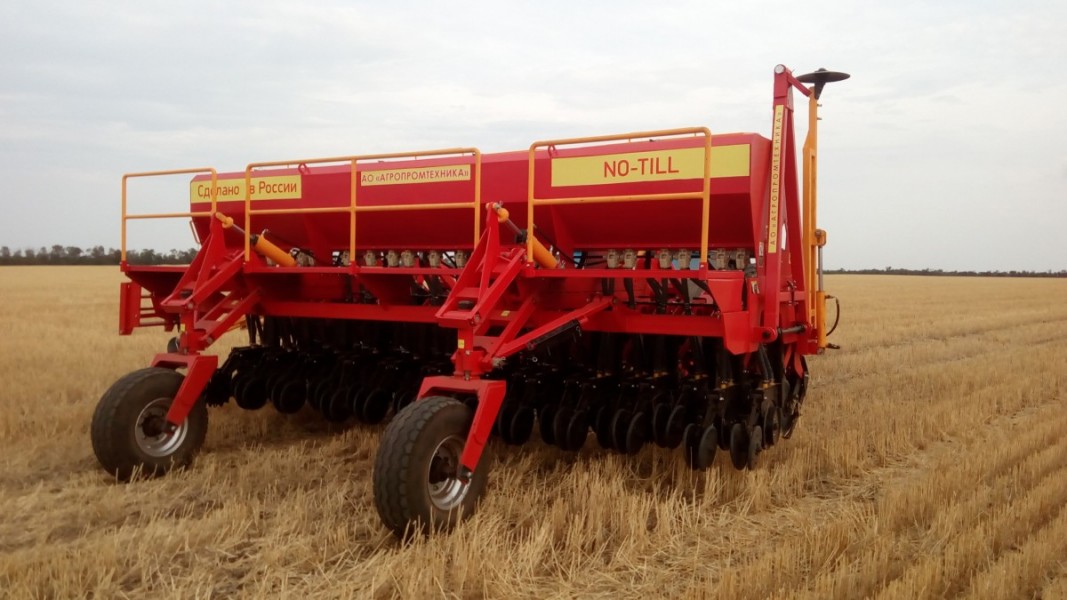

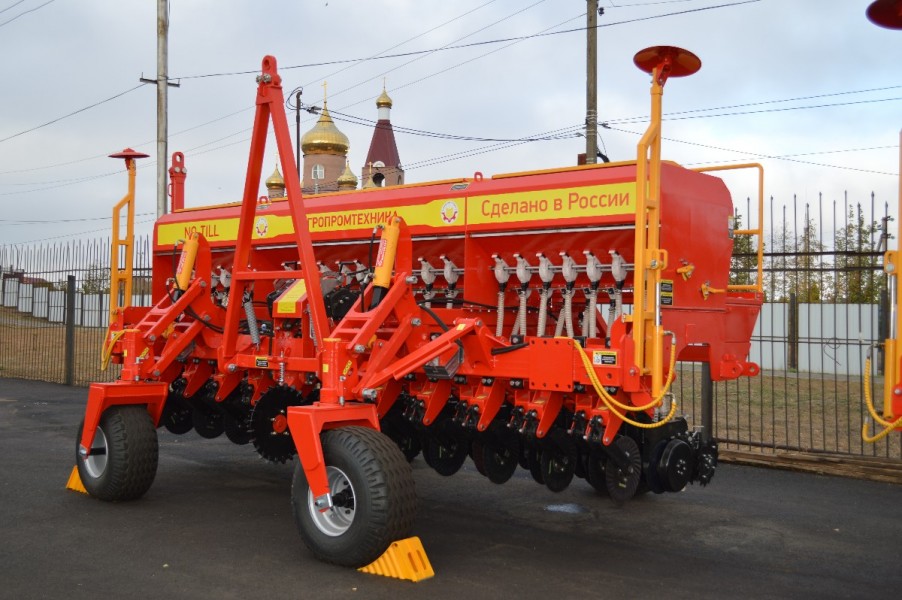

Фото 1. Общий вид сеялки СПС
В дополнительную комплектацию по заявке заказчика входят лыжи на колтер (режущий нож) секции для прижима высоких пожнивных остатков.
На сеялке СПС-6 глубина высева зерна регулируется с помощью боковых нивелирующих колес.
Сеялка СПС предназначена для прямого сева зерновых, бобовых и мелко-семянных культур с одновременным внесением удобрений (туков) без предварительной обработки почвы, при наличии на поверхности равномерно-распределенных пожнивных остатков предшествующих культур массой до 120 ц/га.
Сеялка выполняет следующие агротехнологические операции:
- прорезание слоя пожнивных остатков предшествующей культуры;
- вскрытие посевной борозды по необработанному полю на глубину до 10 см;
- внесение гранулированных минеральных удобрений в посевную борозду;
- формирование семяложа для семян;
- высев семян;
- уплотнение семян в семяложе;
- закрытие посевной борозды.
Рабочими органами высевающих секций агрегата служат дисковые режущие ножи (колтера), которые разрезают растительные остатки и почву, и вращающиеся дисковые сошники формирующие посевную борозду.
Заглубление колтеров и сошников производится одновременным опусканием агрегата гидроцилиндрами с приводом от гидросистемы трактора
Рама представляет собой мощную сварную конструкцию из профильных труб, к которой крепятся все узлы сеялки (фото 1).
На торцах рамы имеются проушины для стыковки 2-х сеялок в сцепку, или присоединения транспортного дышла, которое можно установить как с левого, так и с правого торца сеялки.
На переднем брусе рамы приварены проушины для шарнирного присоединения рабочей сницы.
Рабочая сница является тягово-сцепным устройством (УТС) сеялки с трактором в рабочем положении. Она представляет собой треугольник, сваренный из профильных труб, а спереди установлен фаркоп (проушина) для присоединения к трактору (фото 1).
На раме сеялки имеются 4 портала для присоединения стоек опорных колес.
Стойки опорных колес соединены с рамой балками с шарнирами, которые являются параллелограммным механизмом, он позволяет опускать и поднимать сеялку с помощью гидроцилиндров.
Для уменьшения давления колёс на почву, используются широкопрофильные шины размером 400/65-15,5.
Все опорные колеса сеялки вращаются вокруг вертикальной оси.

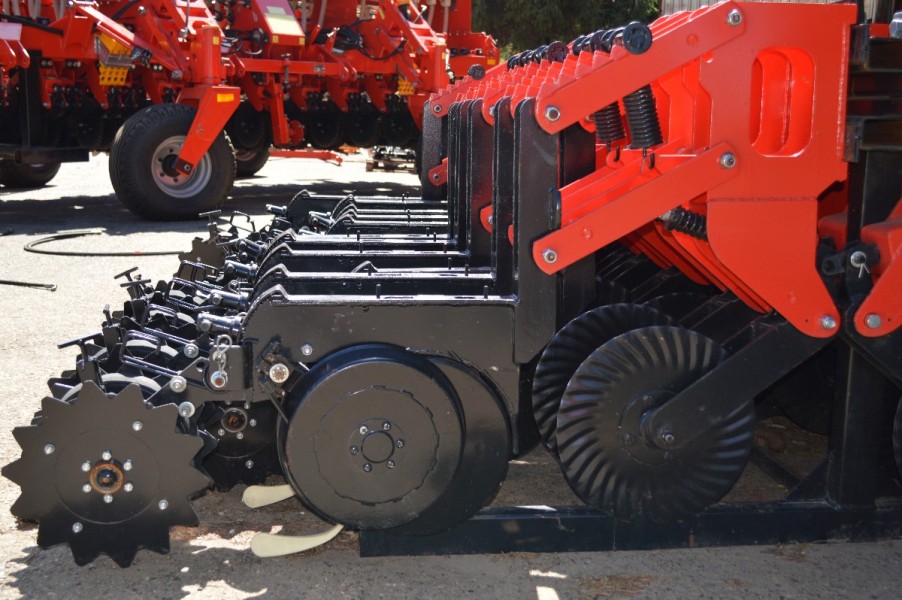

Высевающие секции устанавливаются на передний брус рамы и крепятся болтовыми зажимами.
На высевающей секции установлены рабочие органы сеялки, которые служат для разрезания слоя пожнивных остатков, образования посевной борозды, внесения в посевную борозду туков и посевного материала, прикатывания семян и закрытия посевной борозды.
Поводки секции образуют шарнирный параллелограмм, который позволяет рабочим органам копировать рельеф местности и перемещаться строго параллельно горизонту.

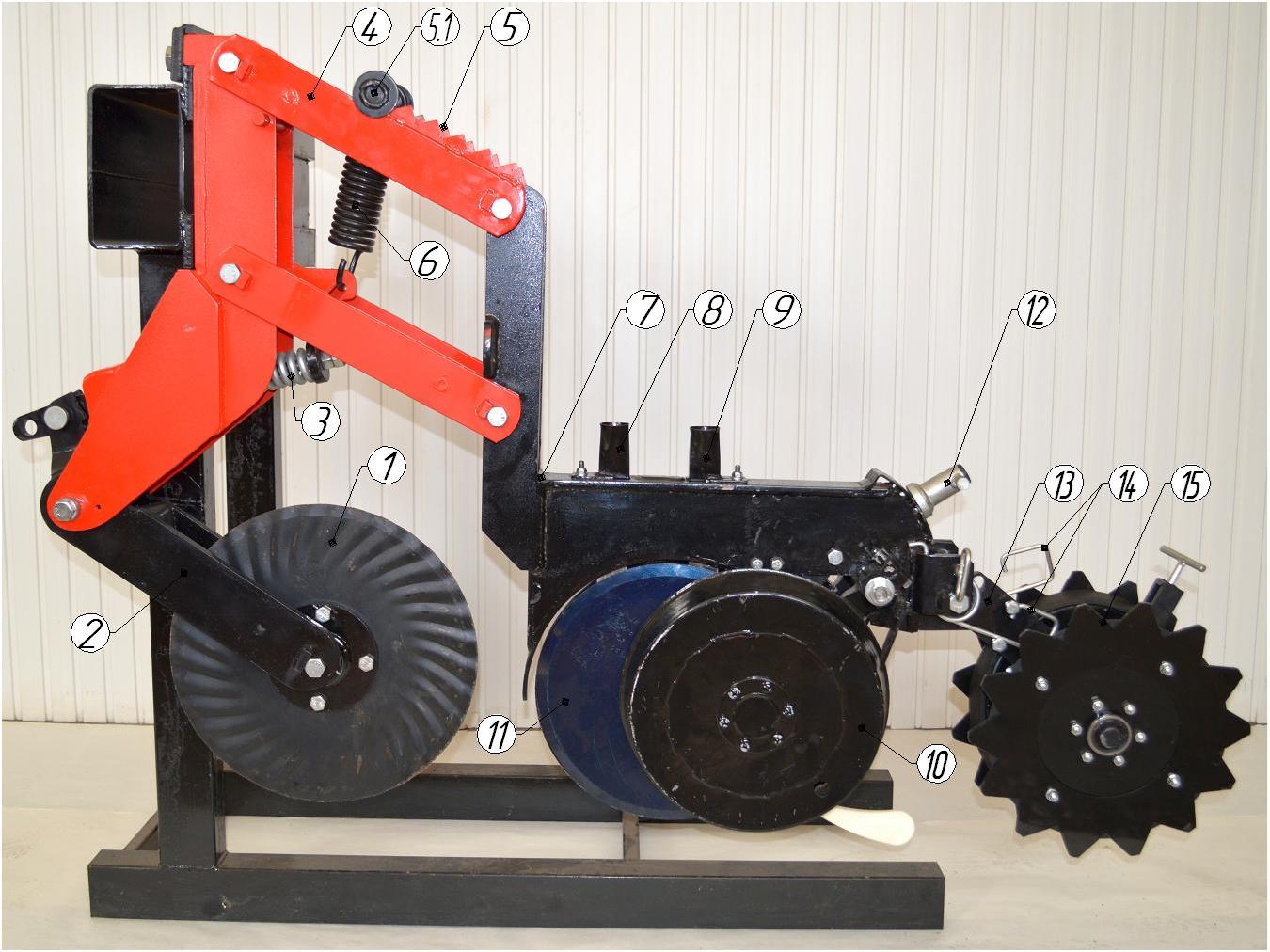

Фото 2. Высевающая секция сеялки СПС-6 НК (с нивелирующим колесом)
Секция состоит из следующих узлов:
1. Режущий нож (колтер)
2. Вилка колтера
3. Пружина колтера
4. Параллелограмм
5. Догружатель сошников
5.1 Квадрат догружателя
6. Пружина догружателя
7. Грядиль секции с сошниками
8. Трубка удобрений
9. Трубка семян
10. Нивелирующее колесо
11. Дисковый сошник
12. Рычаг регулировки
13. Балка прикатывающих колес
14. Пружины прикатки правая и левая
15. Прикатывающее колесо

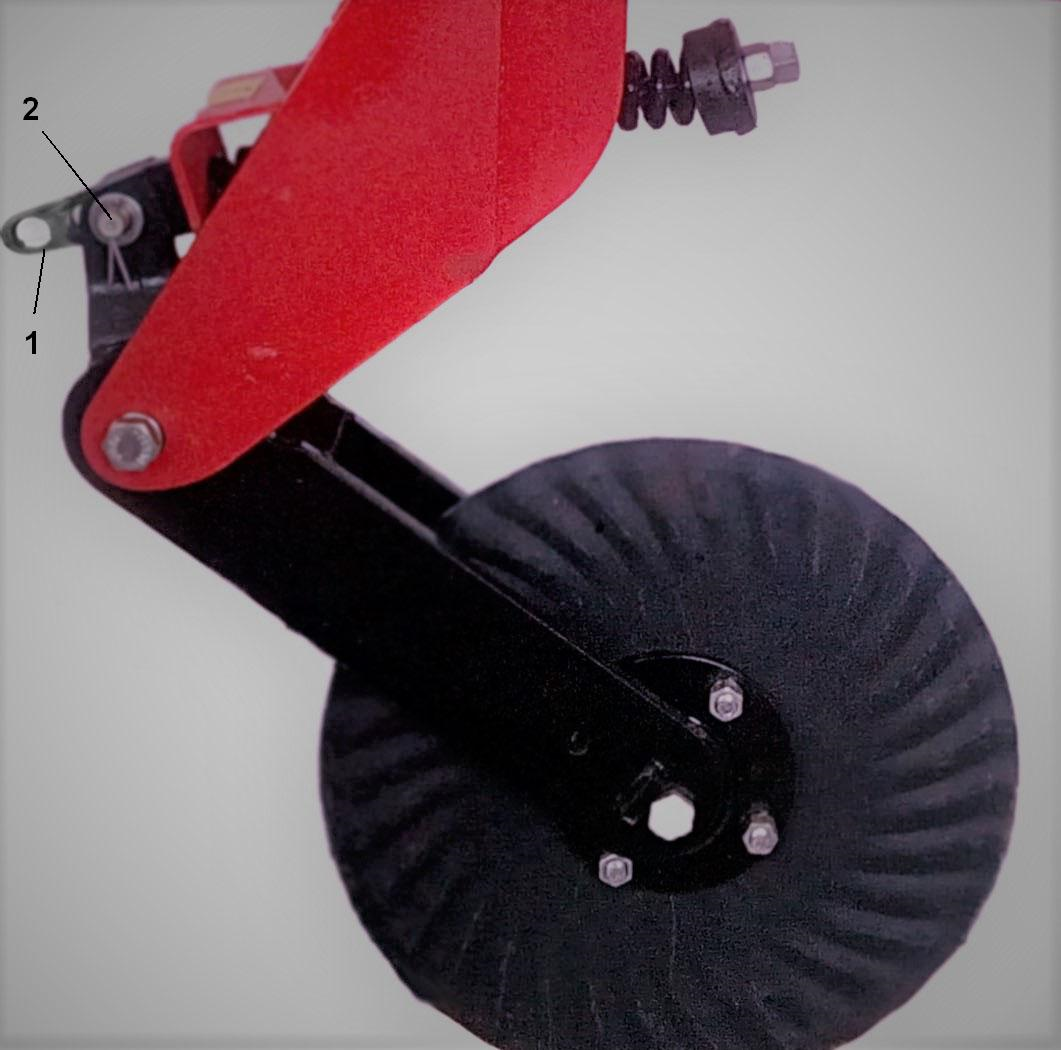

В передней части секции смонтирован мощный узел режущего ножа (колтера) вилочного типа, который разрезает пожнивные остатки и рыхлит почву любой твердости (фото 3). Для увеличения или уменьшения глубины прорезания почвы, необходимо переставить фиксатор (поз.2) в 1, 2 или 3 отверстие на штоке пружины колтера. Изменение давления на почву производится увеличением или уменьшением длины штока пружины колтера.
Фото 3. Режущий нож Фото 4. Лыжа колтера
При работе по технологии минимальной обработке почвы (или классической) режущий нож нужно поднять. Подъем осуществляется за счет перестановки фиксатора (поз.2) в 4 отверстие на штоке пружины колтера (поз.1), см. фото № 3.
Для прижима высоких пожнивных остатков к земле необходимо на вилку колтера установить лыжу (фото 4) (является опций и не входит в основную комплектацию).

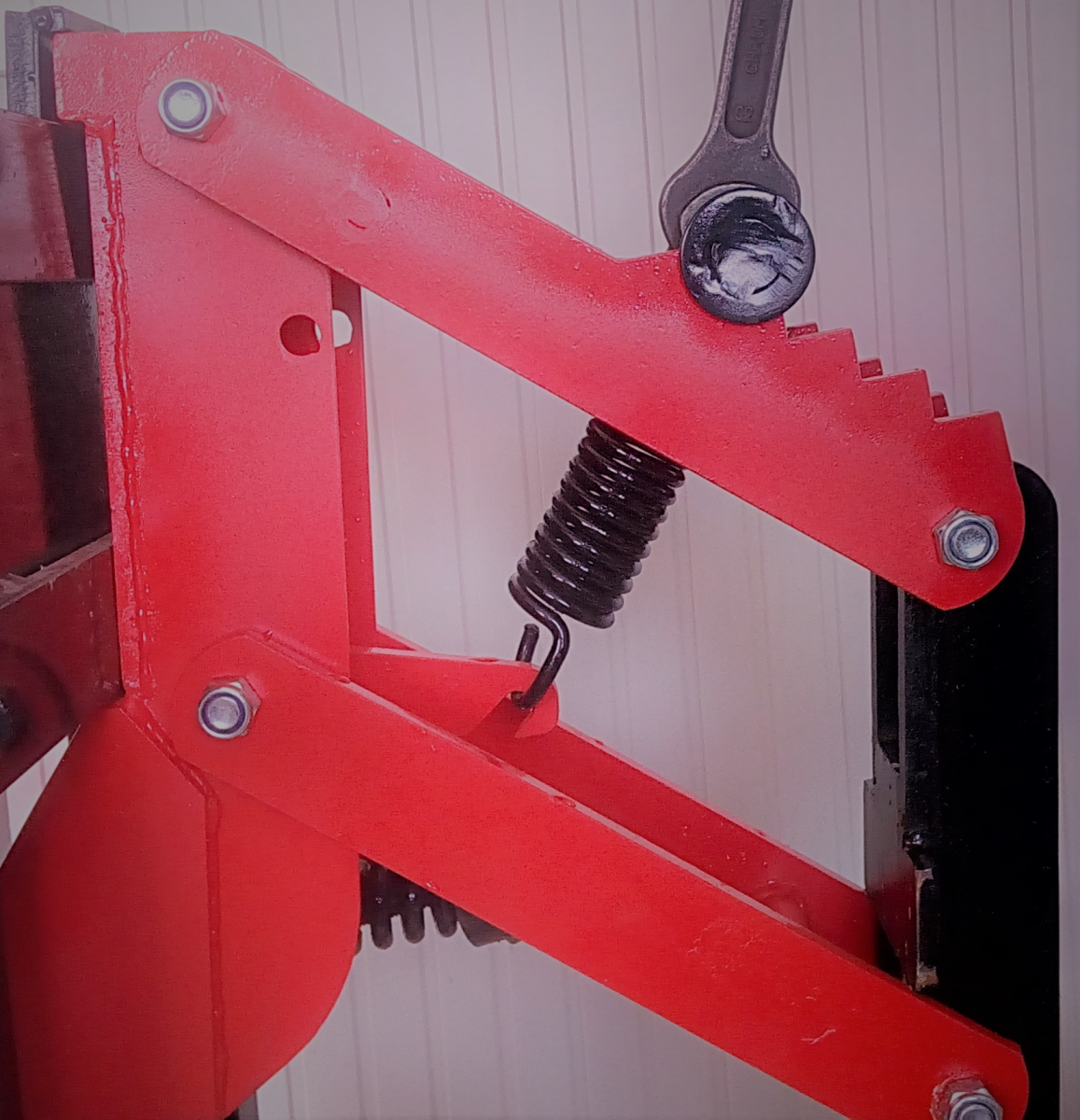

Догружатель секции (фото 5) служит для увеличения давления на почву дисковых сошников. За счет изменения давления на сошник (от 135 до 220 кг), сеялкой СПС можно производить сев при разных структурах почвы (сухой и влажной).
На грядиле секции V-образно смонтировано два дисковых сошника диаметром 14 дюймов. Подшипниковые узлы дисков обеспечивают его герметичность за счет установленных на них тройных пыле и влаго защитных уплотнений.

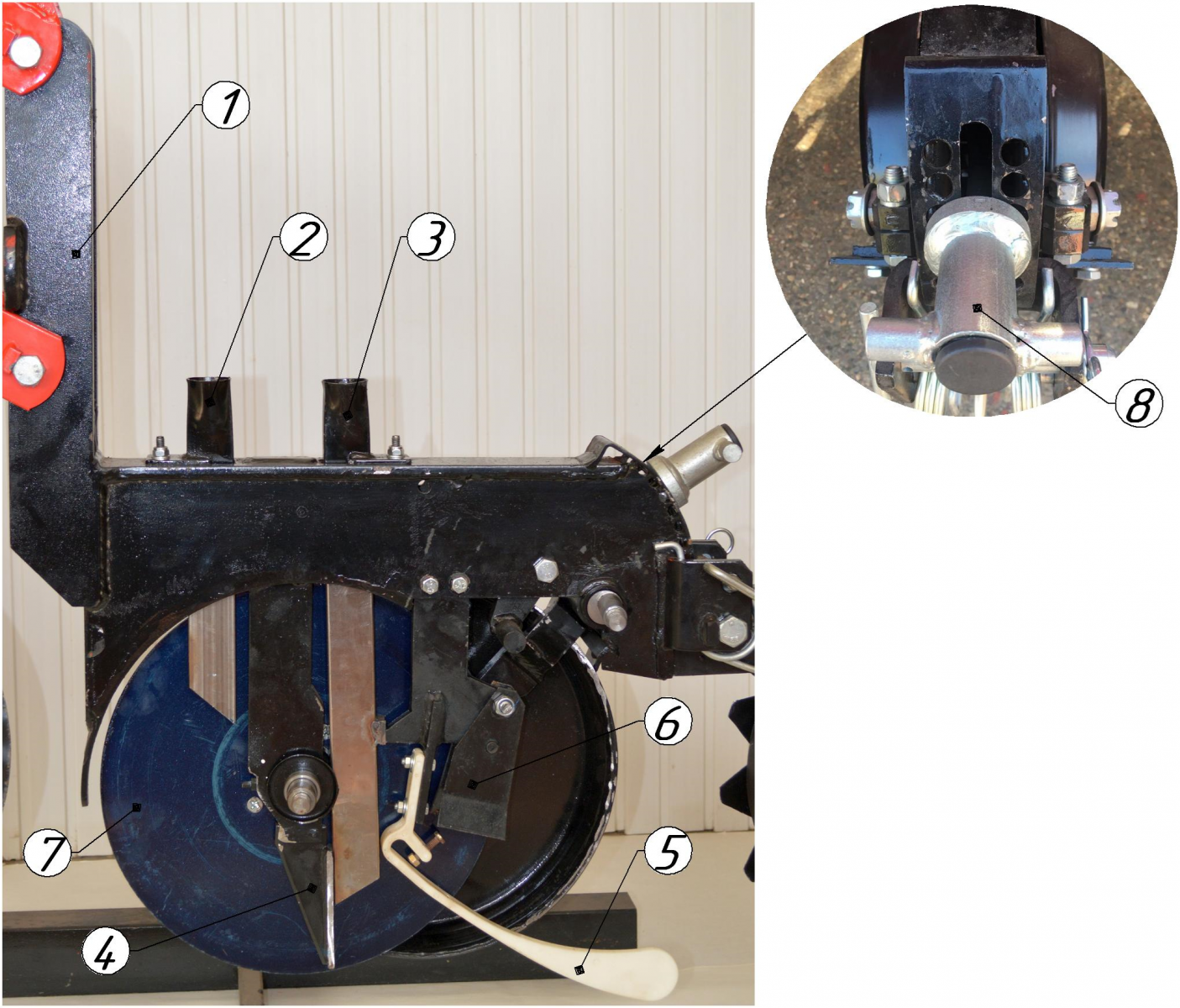

Фото 6. Грядиль
Основные узлы грядиля секции:
1. Корпус грядиля
2. Трубка удобрений
3. Трубка семян
4. Киль
5. Уплотнитель семян (пластик)
6. Внутренний чистик сошника
7. Диск сошника
8. Рычаг регулировки
Внутри грядиля смонтированы две трубки - для удобрений (поз.2 на фото 6) и для семян (поз.3). Киль (поз.4) выполняет функции подготовки семенного ложа, а также предохранения семян от контакта с удобрениями. Внутренний чистик производит очистку от почвы дисков сошников (поз.7). Уплотнитель семян служит для улучшения контакта семян с почвой.

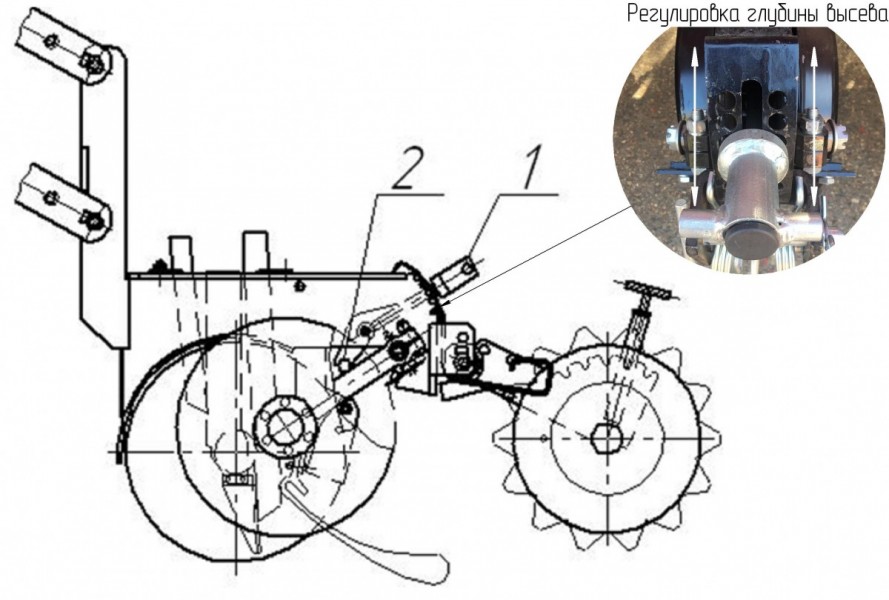

На секциях СПС-6-24 НК (базовый вариант) используются металлические нивелирующие колеса, которые шарнирно крепятся сбоку на рычагах и регулируются по высоте в широком диапазоне.

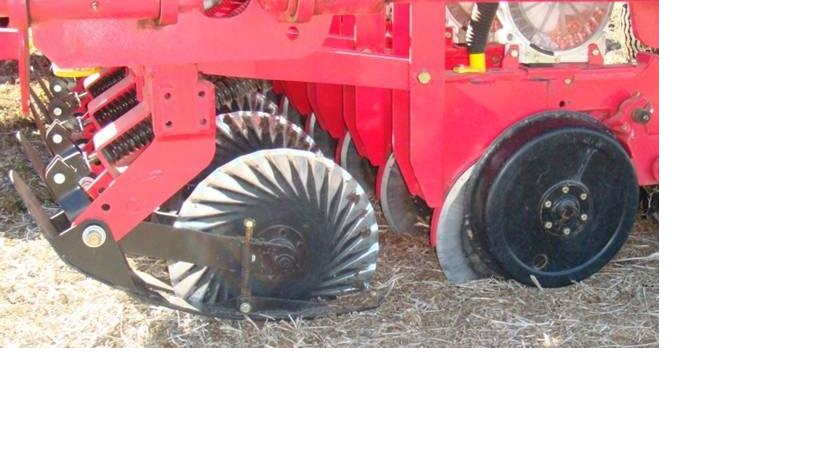

Фото 7. Секция с нивелирующим колесом и лыжей.
Нивелирующие колеса находятся сбоку и немного сзади дисковых сошников. Зазор между ними регулируется эксцентриковыми втулками, мин. зазор 0,5-1,0 мм. Так же нивелирующие колеса выполняют функцию наружных чистиков сошников.
Прикатывающие колеса служат для закрытия семян почвой и уплотнения ее согласно агротехническим требованиям.
Два колеса имеют конусный резиновый обод, и смонтированы V-образно в ступице на балке. Специальным рычагом, в зависимости от состояния почвы, меняется положение минимального угла схождения колес относительно горизонта (см. фото 9).

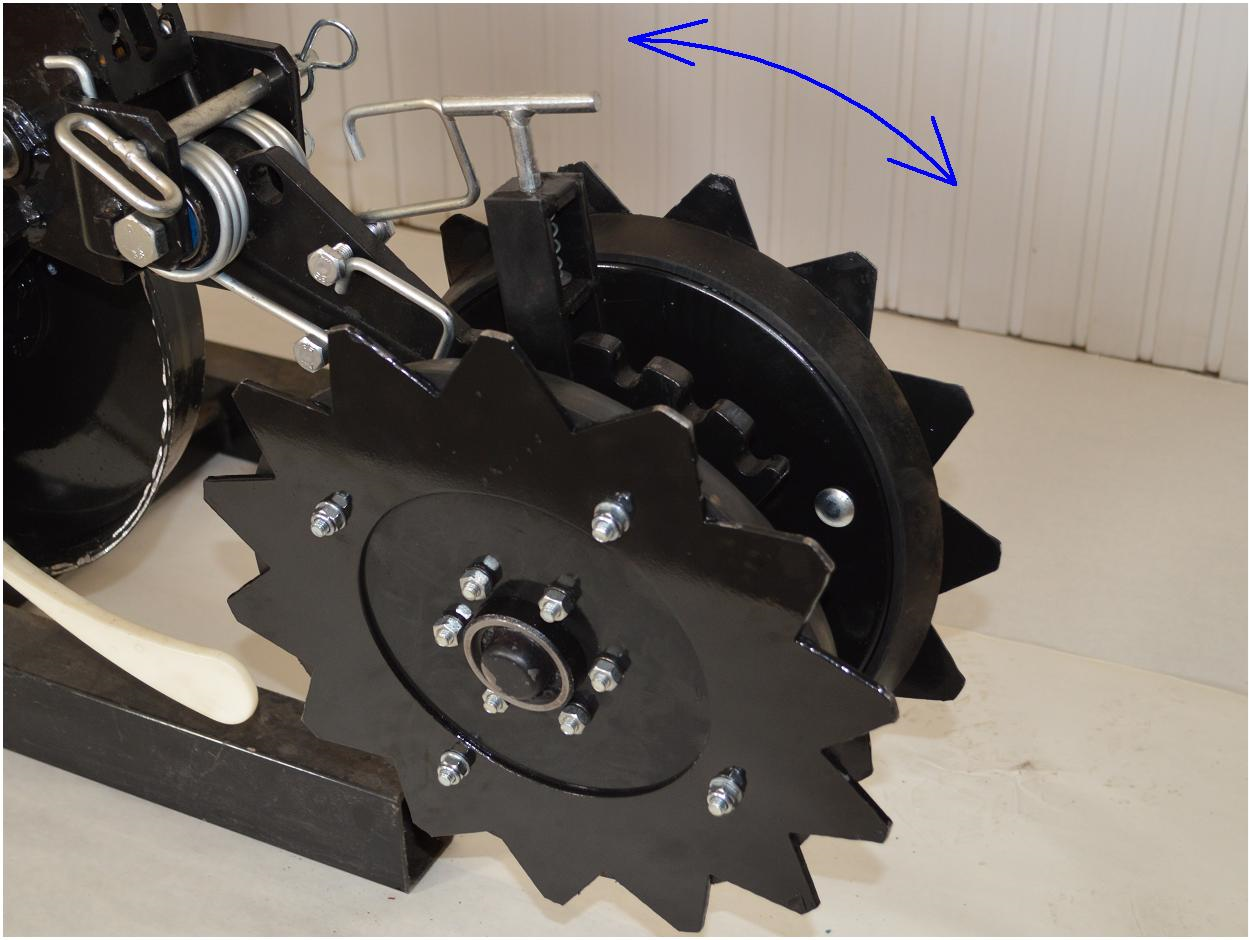

Фото 9-10. Прикатывающие колеса.
Копирование рельефа почвы происходит за счет 2-х пружин кручения, а регулировка давления на почву осуществляется перестановкой пружин в верхнее или нижнее положение (фото 9).
При работе на влажной почве зубчатый диск снимается.
При работе по очень влажной почве колеса переводятся в нерабочее положение (фото 10).
На грядиле секции установлены чистики для очищения рабочих органов от налипания грязи. Чистики устанавливаются внутри дисковых сошников (поз.6 на фото 6) и снаружи нивелирующего колеса или реборды. Регулировка прижимного усилия внутренних чистиков осуществляется специальным болтом и гайкой. При излишнем давлении чистиков на дисковый сошник возможна их остановка. Чистики на нивелирующих колесах и ребордах регулируются таким образом, чтобы они почти касались их. После регулировки необходимо проверить, вращаются ли диски свободно.
Регулировку чистиков необходимо производить регулярно.

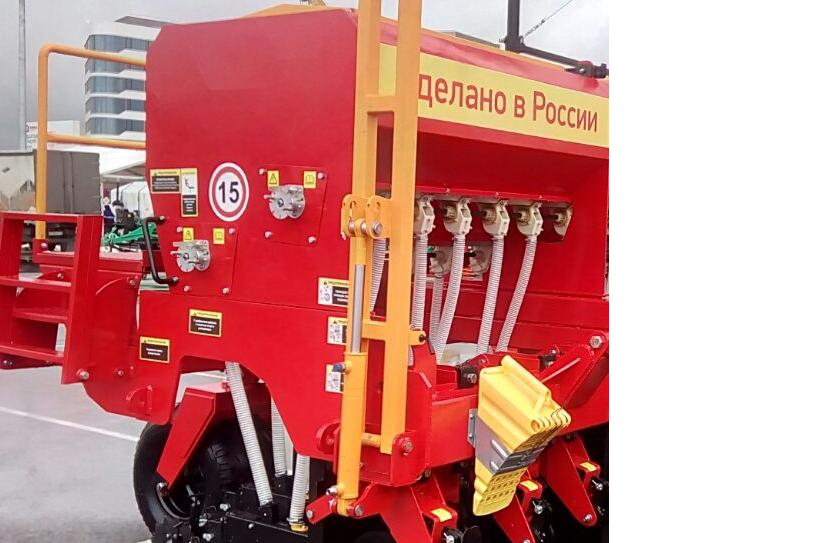

На сеялке СПС установлен металлический, цельносварной бункер объёмом 3200 литров, который жестко присоединяется к верхней части рамы сеялки. Бункер разделён на две части в соотношении 2200 л. –зерно, 1000 л. -удобрения. Возможно объединение частей бункера только для высева зерна.
Для обеспечения доступа к крышкам бункеров, на раме сеялки сзади устанавливается площадка, которая имеет ограждающие перила и лестницу.
Для соблюдения требований ГОСТ Р 53489-2009, площадка имеет ширину 640 мм и по низу предохранительный бортик высотой 0,1 м. Высота перил - 1м, дополнительное ограждение (продольная перемычка) установлено на высоте 0,5 м от поверхности площадки.
К верхней стенке бункера приварены грузовые скобы, служащие только для поднятия бункера при его установке на раму сеялки.
Фото 11. Бункер сеялки.
Система высева зерна и удобрений на сеялках СПС состоит из следующих узлов:
-приводное колесо;
-цепные передачи;
-вариаторы;
-высевающие аппараты (дозаторы),
-семя-туко-проводы (шланги ф40).

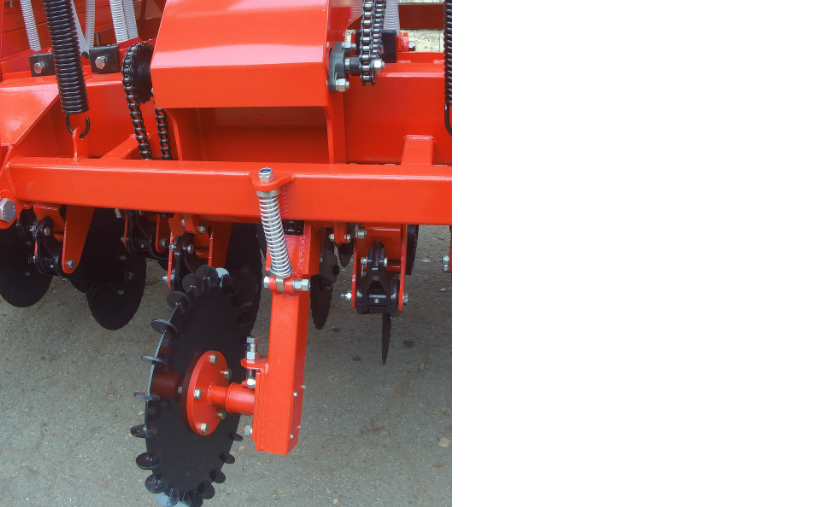

Приводное колесо установлено впереди сеялки. Оно состоит из металлического колеса с грунтозацепами, ступицы, хобота с цепной передачей, и подпружиненной тяги для надёжного сцепления колеса с землёй. Возможно установка колеса с резиновой шиной. Расчетный диаметр колеса 550 мм (длина окружности равна 1,73 м).
В транспортном положении приводное колесо находится в подвешенном состоянии, а при опускании рамы и переводе сеялки в рабочее положение, колесо сцепляется с поверхностью почвы.
Фото 12. Приводное колесо Фото 13. Вариатор
Крутящий момент от приводного колеса, через цепные передачи, передаётся на вариатор.
С помощью вариатора (см. фото 13) передаточное отношение изменяется во всем диапазоне регулирования плавно, бесступенчато. Это позволяет более точно выбирать режим, в котором достигается оптимальная норма высева семян. Также благодаря использованию вариатора сокращается время на настройку сеялки.

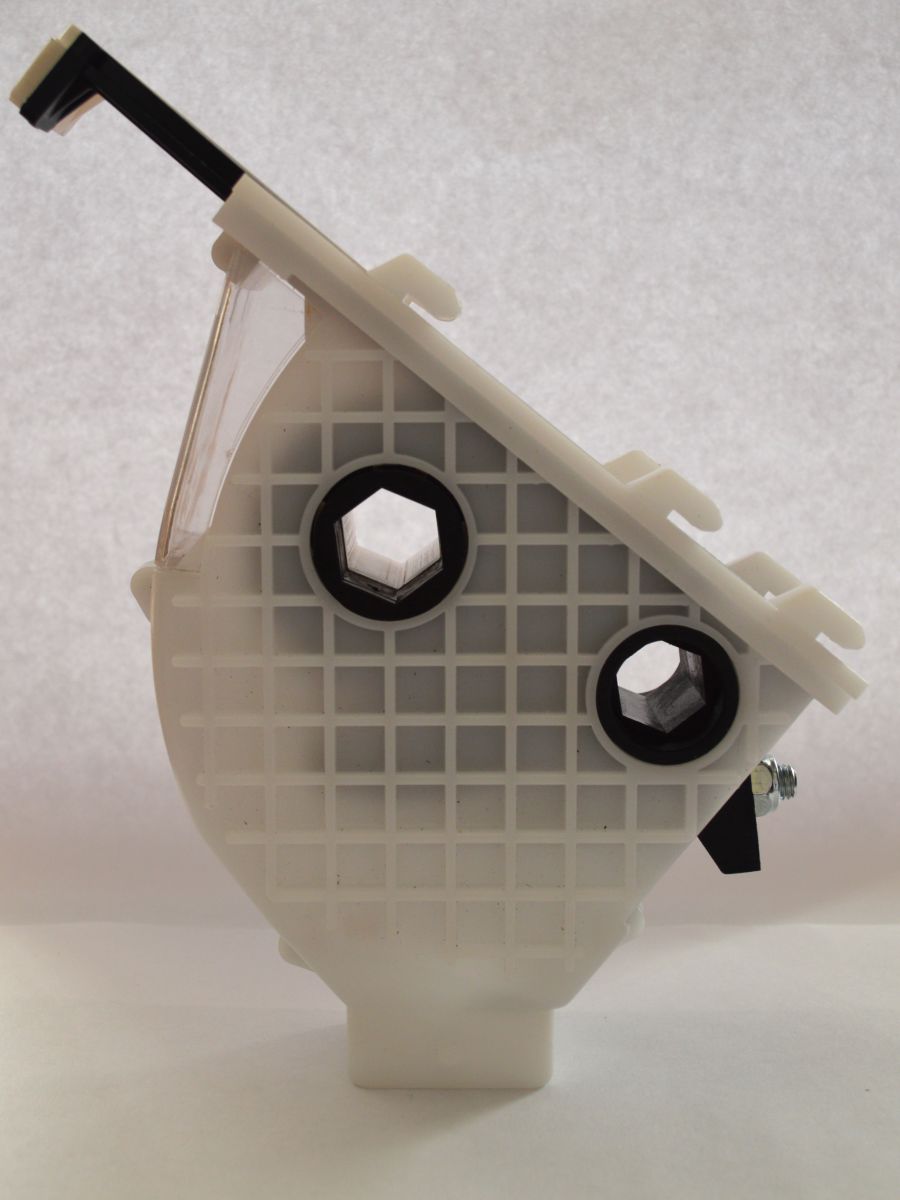

На сеялках СПС применены одинаковые зерновые и туковые высевающие аппараты (дозаторы) (фото15, 16).
.png)

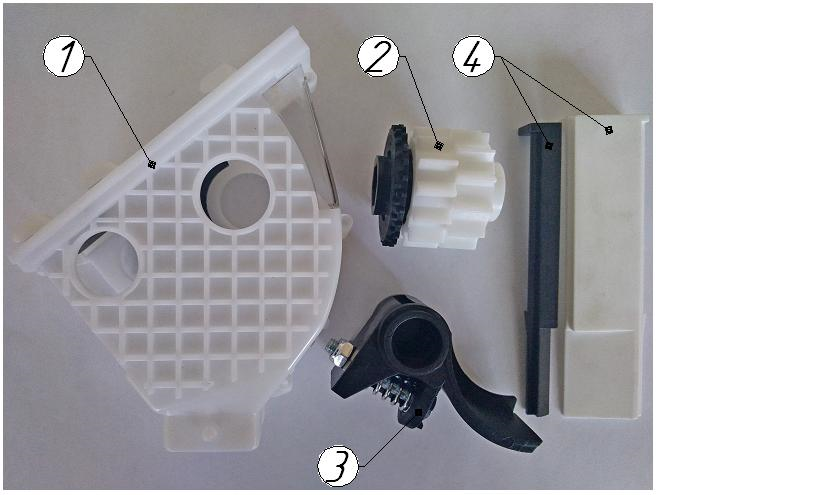

Фото 15, 16. Дозатор семян и удобрений в сборе.
1. Корпус
2. Двойная катушка (для мелко- и крупносемянного сева)
3. Затвор с предохранителем
4. Шибера для закрытия части катушки под определённый вид сева
Посевной материал из бункера попадает в дозатор семян, а из него по семя-тукопроводам падает в трубки каждой секции и в землю.

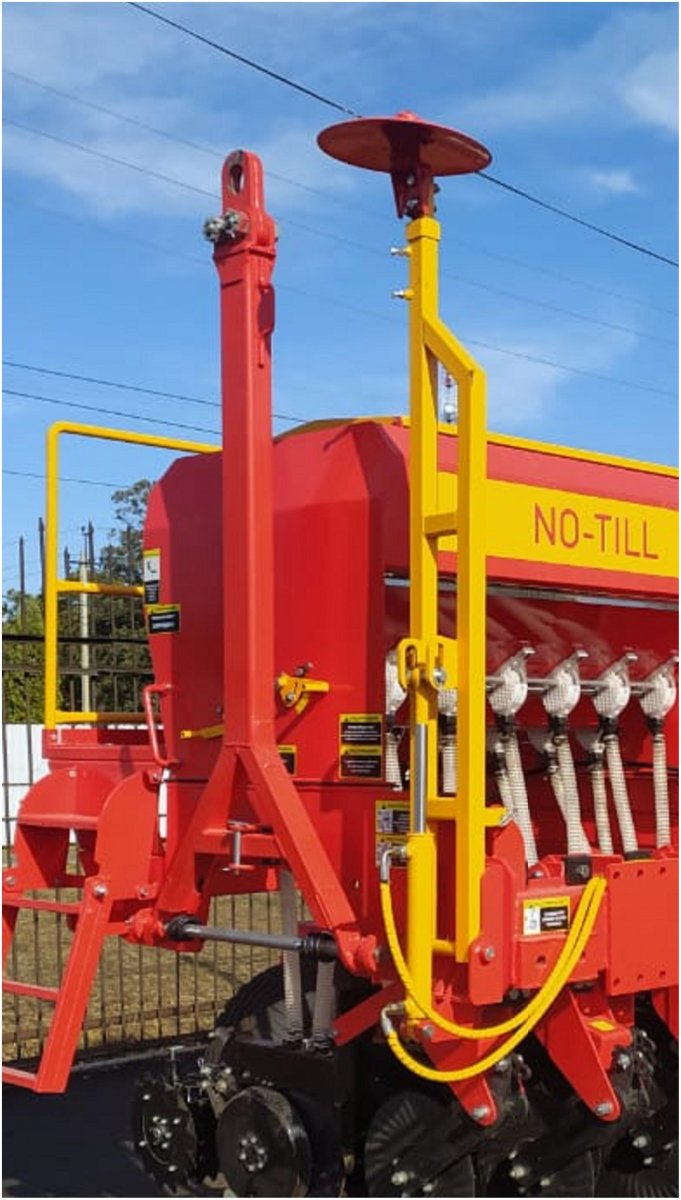

Маркеры предназначены для обеспечения требуемой ширины стыковых междурядий и удобства вождения трактора с посевным агрегатом по полю.На сеялках установлены маркеры дискового типа. Штанги маркеров телескопические и шарнирно закреплены на раме сеялки. Изменение вылета маркера осуществляется выдвижением или задвижением штанги.
При посеве поочередное поднимание и опускание маркеров выполняется от гидросистемы трактора.
В транспортное положение маркера переводятся вручную и фиксируются пальцами.
Фото 18. Маркер.
Гидросистема сеялки СПС имеет 2 контура, один для подъёма сеялки, второй для работы маркеров
Основные гидроцилиндры предназначены для опускания и подъема рамы с установленными на ней составными частями сеялки.
При опускании рамы сеялка переводится в рабочее положение, а при подъеме – в транспортное.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.
| Технические характеристики | Марка сеялки | ||
| СПС-6 НК | |||
| Тип сеялки | прицепная стерневая | ||
| Рабочая скорость, км./ч. | 6 - 10 | ||
| Производительность, га./ч. | 3,6 - 6 | ||
| Ширина захвата, мм. | 5640 | ||
| Количество сошников, шт. | 24 | ||
| Ширина междурядья, мм. | 235 | ||
|
Глубина заделки семян, см: -зерновые культуры -зернобобовые культуры -мелкосеменные культуры |
3 - 8 4 - 7 2 - 6 |
||
| Макс. Давление колтера на почву, кг | 250 | ||
| Давление сошника на почву, кг. | 135- 220 | ||
| Емкость зернового бункера, л. | 2200 | ||
| Емкость бункера удобрений, л. | 1000 | ||
|
Норма высева семян, кг/га: -зерновые культуры -зернобобовые культуры -мелкосеменные культуры |
20 - 350 30 - 400 1 - 32 |
||
| Норма высева удобрений, кг./га. | 30 - 300 | ||
| Неустойчивость общего высева семян, % | 2 - 2,8 | ||
| Неустойчивость общего высева удобрений, % | 8 - 10 | ||
| Число семян, заделанных на заданную глубину ±1см,% | 80 - 85 | ||
| Сохранение пожнивных остатков, % | 70 - 90 | ||
| Вес незаполненной сеялки, кг. | 6900 | ||
| Длина рабочая, мм. | 5900 | ||
| Ширина рабочая, мм. | 7250 | ||
| Длина транспортная, мм. | 8560 | ||
| Ширина транспортная, мм. | 3740 | ||
| Высота, мм. | 3450 | ||
| Необходимая мощность трактора, л.с. | 130 -180 | ||
| Тип сошникового механизма |
параллелограммный, двухдисковый |
||
| Транспортная скорость, не более км/ч | 10 | ||
| Наработка на отказ единичного изделия, не менее, час. | 100 | ||
| Дорожный просвет, не менее, мм | 350 | ||
| Срок эксплуатации, лет | 5 | ||
| Назначенный срок службы, лет | 7 | ||
| Опции: | |||
| -нивелирующие колеса | + | -- | |
| -реборда | -- | + | |
| -лыжа | опция | ||
| -чистик колтера | опция | ||
