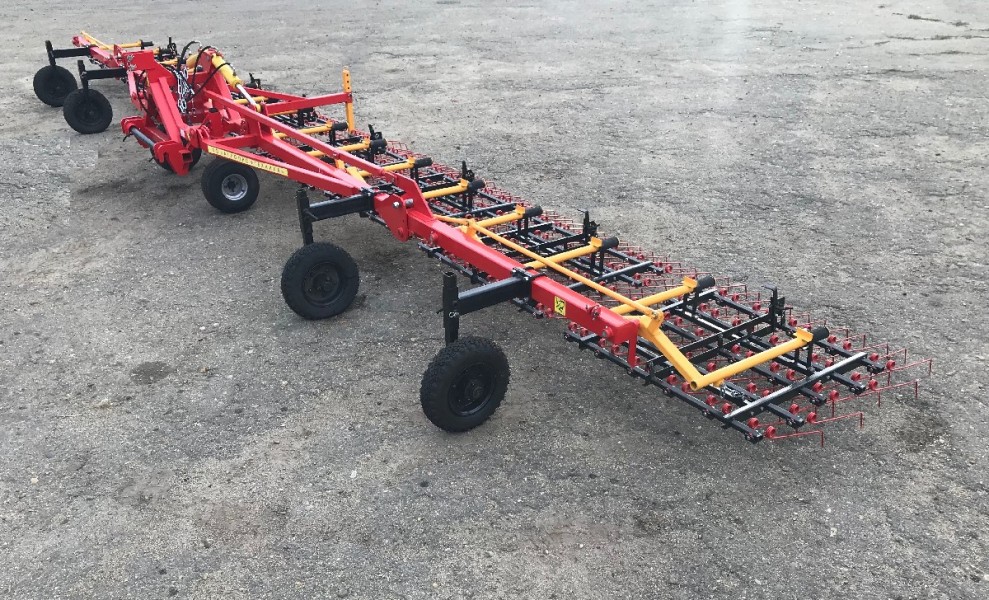

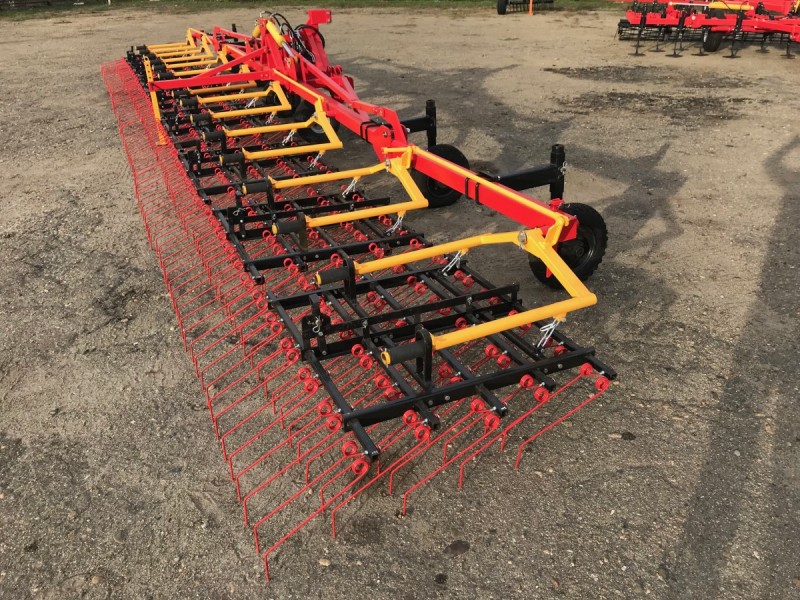

Борона штригельная серии БШ


Штригельная борона оснащена пружинными зубьями со специальной гидравлически складной рамой и имеет ширину захвата  от  9 - 24 метров.
За счет пружинного зуба, производится мульчирование почвы и вычесывание сорняков, практически не повреждая культурные всходы.

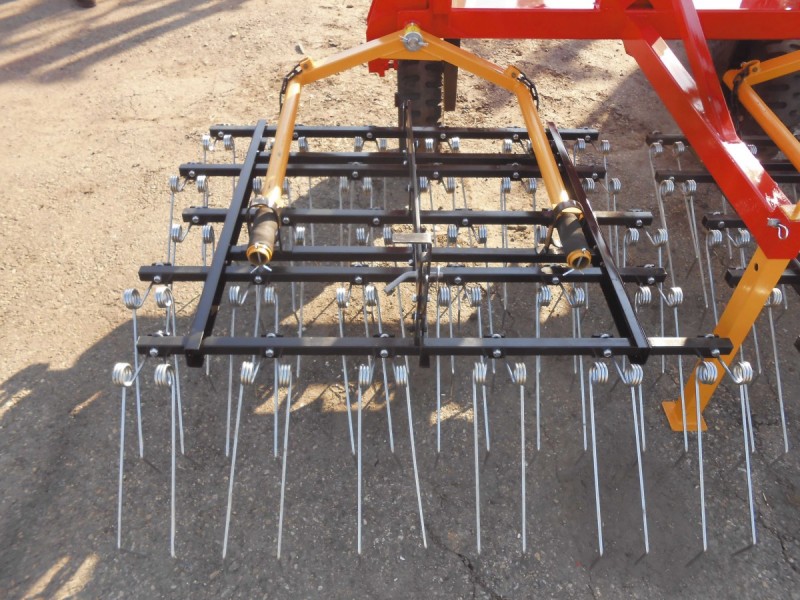

Борона штригельная    предназначена для работы с секциями пружинных борон с зубом  Ø 7 и Ø 8 мм.
Применение    и использование орудия:
     - боронование вслепую, непосредственно перед и после посева технических и зерновых культур;
      - улучшение аэрации  почвы;
    - регулирование водного баланса;
    - интенсивное уничтожение сорной растительности методом  вычесывания  не повреждая   культурные растения;
     - применение  бороны уменьшает количество междурядных обработок,  что ведет к значительной экономии на химических средствах для борьбы с   сорняками;
     - усиление основной сельскохозяйственной культуры;
      - заделывание в почву минеральных удобрений;
      - позволяет значительно уменьшить использование гербицидов, культуры   при этом растут здоровыми и экологически чистыми;
      - бережная забота об окружающей среде.

 Борона штригельная   имеет ряд существенных преимуществ:

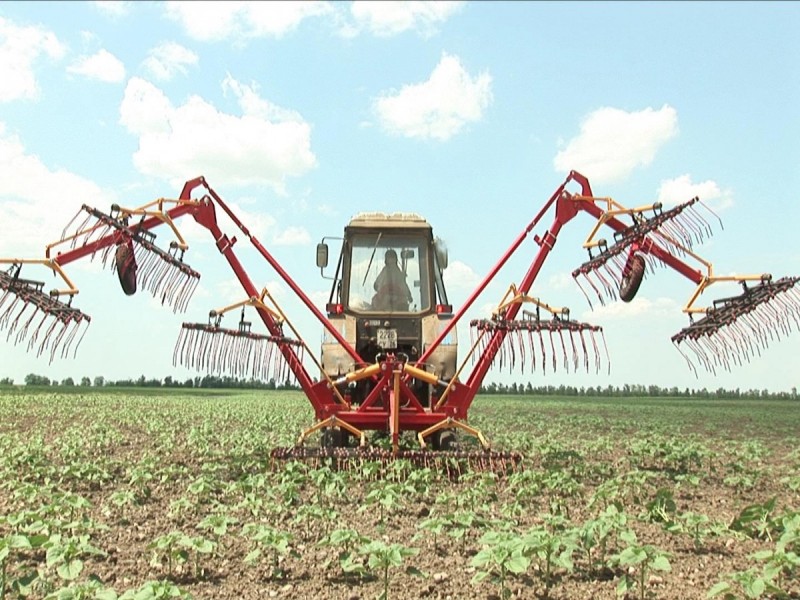

 - возможность быстрого поднятия борон с помощью гидравлики при переездах с поля на поле, на поворотах, что исключает  поломки и деформацию  борон;
- быстрый перевод   в транспортное и рабочее положение, при этом ширина  агрегата  в транспортном положении 4 м;
- самоочищение  пружинных зубьев, что ведет к снижению временных и затрат;
- зубья бороны в процессе работы совершают одновременные колебания по сложной траектории в телесном угле, почва лучше вспушивается, разрыхляется и эффективнее уничтожаются сорняки;
- возможность регулировки угла атаки, что позволяет обеспечить  разноглубинную   обработку      почвы;
- возможность  работы  на повышенных скоростях;
- возможность увеличения  количества технологических операций.

Борона  состоит  из следующих основных узлов : сницы, бруса центрального, брусьев боковых, кронштейнов поворота, подъемников, РВД,  колес в сборе, поводков, балок для крепления секций борон к раме бороны.

 Сница  состоит из  брусьев боковых, поперечных, фаркопа и кронштейнов  крепления  гидроцилиндров. На сницу крепятся опора, предназначенная для установки сницы на высоту прицепной скобы трактора, траверсы колес  и подъемники , с помощью которых  изменяется  глубина  заглубления  граблин.
Тяги предназначены для удержания  боковых брусьев  с центральным на одной прямой при рабочем положении бороны. При транспортном положении сцепки  тяги поворачиваются на кронштейнах  поворота.
Центральный  брус  соединяется  со сницей  с помощью осей, входящих в ушки. На трубе бруса приварен  кронштейн гидроцилиндра, благодаря которому  борона переводится из транспортного положения в рабочее и обратно.
К центральному брусу  через шарниры крепятся  брусья боковые.   На брусья  устанавливаются  балки  крепления борон.
Для обеспечения устойчивости при стоянке бороны в транспортном положении без трактора используются опоры установленные на боковом брусе и снице.
Все колеса  сцепки  пневматические, шины  центральных колес размера   9 * 16 дюймов, а боковых  и транспортных 10/75 * 15,3 дюймов. Колеса крепятся  к ступицам болтами.  Оси  ступиц закрепляются  во втулках кронштейнов стопорными болтами.
На концах боковых брусьев к  фланцам  крепятся  кронштейны боковых колес. Они имеют 4  ряда вертикальных  сверлений для регулирования заглубления граблин  на боковых  брусьях.

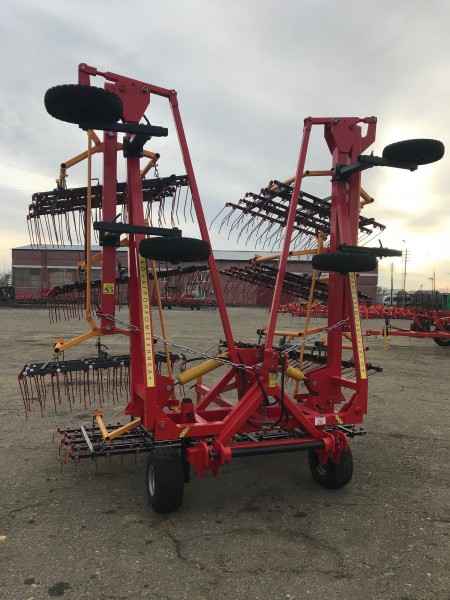

Для транспортировки  бороны  в сложенном  состоянии  служат транспортные колеса. Их кронштейны устанавливаются  под трубу бокового бруса .

Конструкция бороны  обеспечивает  жесткое крепление  секций борон к брусьям центральной и боковых рам, благодаря  чему обеспечивается равномерность  и регулируемость  заглубления  борон и исключает из  «набегание» друг на друга как в рабочем, так и в транспортном положениях.




	Величина	БШ-9 Н	БШ–12Н	БШ–15Н	БШ-18Н	БШ-21Н	БШ-24Н
1	Конструктивная  ширина захвата, м	9	12	15	18	21	24
2	Тип	НАВЕСНОЙ		ПРИЦЕПНОЙ
3	Скорость, км/час:                     - рабочая                    - транспортная	12-18 До 15	12-18 До 15	12-18 До 15	12-18 До 15	12-18 До 15	12-18 До 15
4	Производительность, га/час	9-16	13-20	16-25	21-32	25-37	29-43
5	Ширина колеи центральных колес,(м)	1,45	1,45	1,45	2,53	2,53	2,53
6	Дорожный  просвет, мм	400	400	400	400	400	400
7	Количество  секций  борон	6	8	10	12	14	16
8	Подъем бороны	ГИДРАВЛИЧЕСКИЙ
9	Количество г-цилиндров	2	2	2	2	2	2
10	Агрегатируется с тракторами  класса	1,4-2,0	1,4-2,0	2,0-3,0	2,0-3,0	3,0-5,0	3,0-5,0
11	Количество колес, шт.:                    - центральных                    - боковых	2 2	2 4	2 4	2 4	2 4	2 4
12	Габариты  в транспортном  положении, м     - высота                             - длина                             - ширина	3,8 2,4 3,0	3,9 2,4 3,0	3,45 10,7 4,05	3,45 10,7 4,05	3,45 12,2 4,05	3,45 13,7 4,05
13	Масса (кг)	1100	1500	2900	3300	3700	4000
